メーカー：Photonics Industries

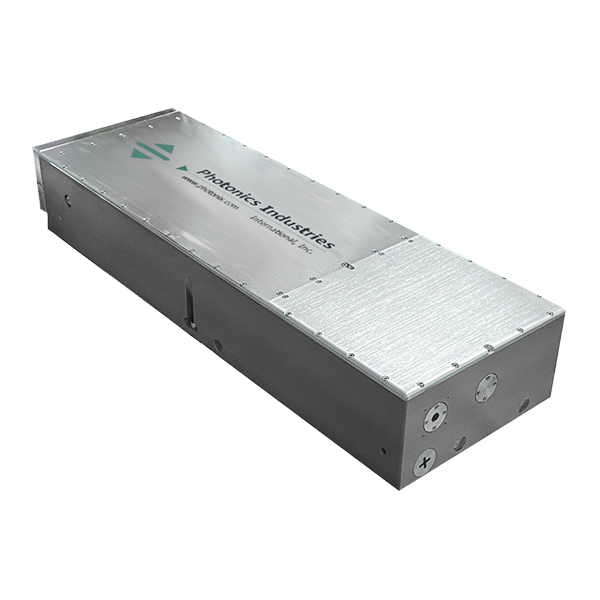

Photonics IndustriesのDXG Nd:YAG DUV空冷シリーズは、実績あるDXプラットフォームを深紫外領域へ拡張し、最大1Wの266nm出力を一体型空冷パッケージで提供します。外部チラーは不要です。OEM統合が容易な設計で、ナノ秒Qスイッチレーザーとして真のTEM₀₀ビーム品質を備え、10kHzで最大約100µJのパルスエネルギーと5～50kHzの繰返し周波数で発信できます。
堅牢かつコンパクトな筐体設計により、短パルス幅、動的パルスエネルギー制御（PEC）、位置同期出力（PSO）を組み合わせ、幅広い産業および科学用途で優れた汎用性と精密性を発揮します。さらに、オプションのベースプレート冷却が高い熱的柔軟性を実現します。搭載の診断機能とキャリブレーションにより、要求の厳しい環境下でも、一貫して、長期的に性能を維持します。
| モデル | DXG-266-0.25 | DXG-266-0.5 | DXG-266-1 |
|---|---|---|---|
| 波長 | 266 nm | ||
| 平均出力 @15kH | 250 mW | 500 mW | 1 mW |
| パルスエネルギー@15kHz | ~16 µJ | ~33 µJ | ~67 µJ |
| パルス幅 | ~10–15 ns @15kHz | ||
| 繰返し周波数 (kHz)*1 | 5 ～ 50 | ||
| パルス間安定度 (%RMS)*2 | <3 | ||
| 長期出力安定度 (%RMS)*3 | <2 | ||
| ビーム空間モード／M² | TEM00・M² < 1.2 | ||
| ビーム拡がり角 | ~2.5（公称値, mrad） | ||
| 出口ビーム径 | ~0.9（mm, 公称値） | ||
| ビーム真円度 | >80% | ||
| ビーム位置安定性 | <25(µrad) | ||
| 偏光比 | 水平；>100:1 | ||
| 運用仕様・特性 | |||
| インターフェース | RS232、Ethernet、ソフトウェアGUI、外部TTLトリガ | ||
| ウォームアップ時間 | <5分（スタンバイ）／<10分（コールドスタート） | ||
| 電源要件 | 100–240 V AC → 15 V DC, 13.4 A［PSU付属］ | ||
| 電源周波数 (Hz) | 50–60 | ||
| 消費電力 (W) | ~130 | ||
| 寸法（W×D×H） | 406.4 × 127 × 127 mm | ||
| 質量 | ~9.1 kg | ||
| 環境要件 | |||
| 動作温度*4 |
周囲 15 to 30 ℃（59 to 86 °F） 相対湿度 0–80 %（最大）、結露無きこと |
||
| 保管条件 |
−10 to 40 ℃；海抜 0～12,000 m 相対湿度 0～80 %、結露無きこと |
||
| 冷却方式 | 空冷／ベースプレート冷却*5 | ||
*1 低繰返し（～<5 kHz）時の性能はパルスエネルギー制限により達成。
*2 周囲温度 ±2 ℃ 条件で測定。
*3 8 時間、±1 ℃ 条件で測定。
*4 規定温度範囲外での動作についてはお問い合わせください。
*5 水冷ヒートシンク・オプションについてはお問い合わせください。
