メーカー：Photonics Industries

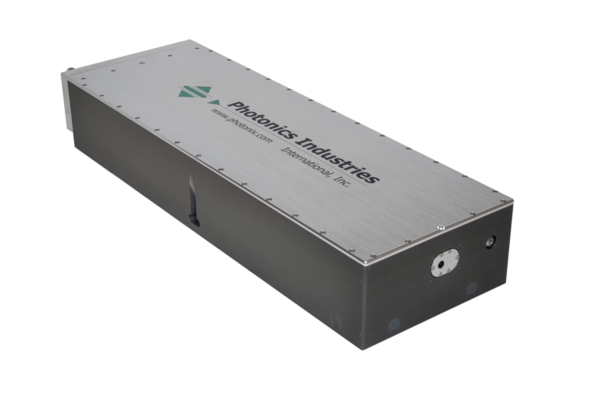

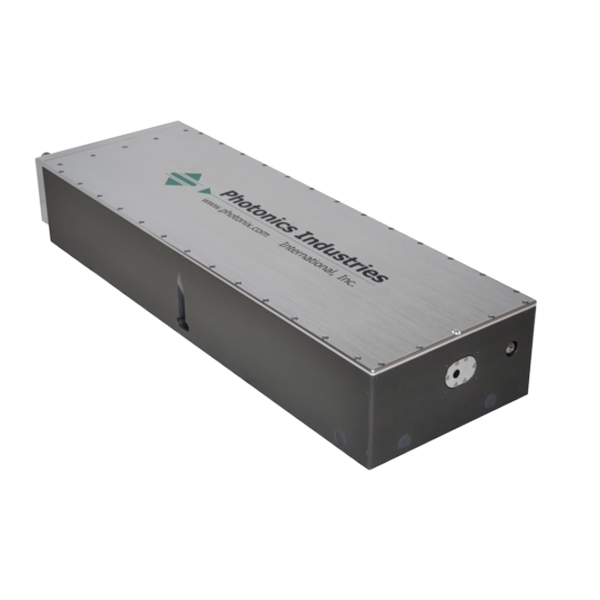

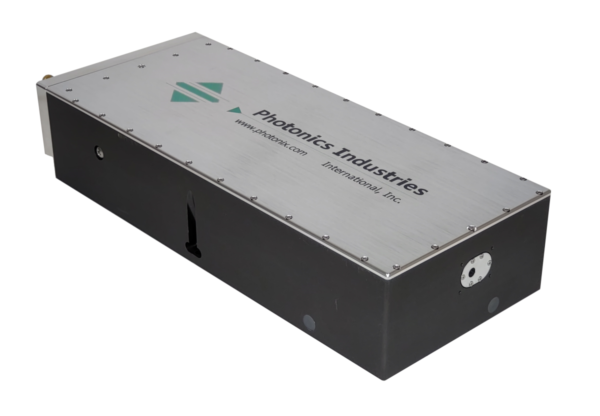

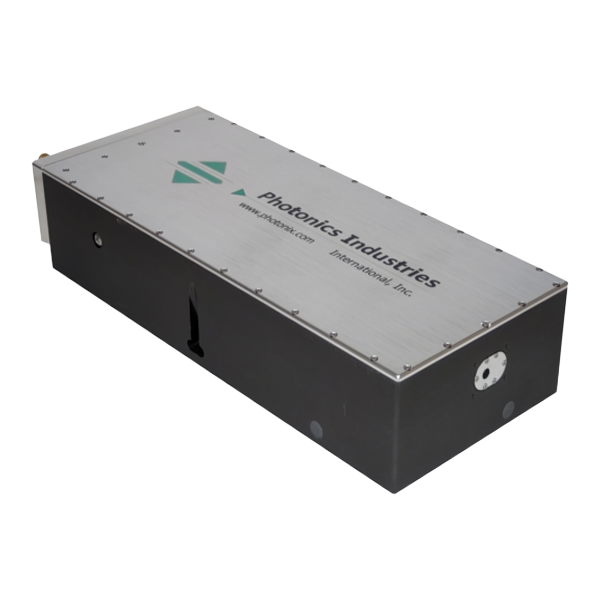

Photonics IndustriesのDXシリーズ ロングパルスナノ秒レーザーは、小型で、最大約340nsのロングパルスと最大200kHzの高繰返しを実現するQスイッチDPSSレーザーです。ロングパルスや熱加工にフォーカスした応用、さらに深部の微細加工に最適です。特許取得済みの内部高調波発生技術により、結晶に損傷を与えるインデキシングを回避し、より高性能かつ高信頼性を実現。厳しい生産要件にも対応します。
| モデル | DX-532-LP | DX-532-HLP |
|---|---|---|
| 波長 | 532 nm | |
| 平均出力 | 35 W @ 40 kHz 25 W @ 200 kHz |
48 W @ 40 kHz 40 W @ 200 kHz |
| パルスエネルギー | ~700 µJ @ 40 kHz ~125 µJ @ 200 kHz |
~1 mJ @ 40 kHz ~200 µJ @ 200 kHz |
| パルス幅 | ~85 ns @ 40 kHz ~340 ns @ 200 kHz |
~65 ns @ 40 kHz ~250 ns @ 200 kHz |
| 繰返し周波数*1 | シングルショット～300 kHz | |
| パルス間安定度 (%RMS)*2 | <1.5 | |
| 長期出力安定度 (%RMS)*3 | ±2 | |
| ビームモード / M² | TEM00・M² < 1.2 | |
| ビーム拡がり角 | ~3（公称値, mrad） | |
| 出口ビーム径 | ~1.25（公称値, mm） | |
| ビーム真円度 | ~90% | |
| ビーム位置安定性 | <25 (µrad) | |
| 偏光比 | 垂直；>100:1 | |
| 運用仕様・特性 | ||
| インターフェース | RS232, Ethernet, ソフトウェアGUI, 外部TTLトリガ | |
| ウォームアップ時間 | <5分（スタンバイ）／ <10分（コールドスタート） | |
| 電源要件 | 100–240 V AC → 32 V DC, 15 A［PSU付属］ | |
| 電源周波数 (Hz) | 50–60 | |
| 消費電力 (W) | ~400 | |
| 寸法（W×D×H） | 571.5 × 190.5 × 95.25 mm | |
| 質量 | ~22.2 kg | |
| 環境要件 | ||
| 動作温度*2 |
周囲温度 15 to 30 ℃（59 to 86 °F） 相対湿度 0 to 80 %（最大）、結露無きこと |
|
| 保管条件 |
−10 to 40 ℃；海抜 0–12,000 m 相対湿度 0 to 80 %、結露無きこと |
|
| 冷却方式 | 水冷 | |
*1 低繰返し（<20 kHz）時の性能はパルスエネルギー制限によるもの。
*2 周囲温度 ±2 ℃ 条件で測定。
*3 8 時間、±1 ℃ 条件で測定。
| モデル | DX-355-LP | DX-355-HLP | DX-355-35-HLP |
|---|---|---|---|
| 波長 | 355 nm | ||
| 平均出力 | 16 W @ 40 kHz 4 W @ 200 kHz |
28 W @ 40 kHz 7 W @ 200 kHz |
35 W @ 40 kHz 12 W @ 200 kHz |
| パルスエネルギー | ~320 µJ @ 40 kHz ~20 µJ @ 200 kHz |
~560 µJ @ 40 kHz ~35 µJ @ 200 kHz |
~700 µJ @ 40 kHz ~60 µJ @ 200 kHz |
| パルス幅 | ~95 ns @ 40 kHz ~250 ns @ 200 kHz |
~70 ns @ 40 kHz ~220 ns @ 200 kHz |
~60 ns @ 40 kHz ~185 ns @ 200 kHz |
| 繰返し周波数*1 | シングルショット～200 kHz | シングルショット～250 kHz | |
| パルス間安定度 (%RMS)*2 | <1.5 | ||
| 長期出力安定度 (%RMS)*3 | ±2 | ||
| ビーム空間モード / M² | TEM00・M² < 1.2 | TEM00・M² < 1.1 | |
| ビーム拡がり角 | ~1.7（公称値, mrad） | ~2（公称値, mrad） | |
| 出口ビーム径 | ~0.8（公称値, mm） | ||
| ビーム真円度 | ~90% | ||
| ビーム位置安定性 | <25 (µrad) | ||
| 偏光比 | 水平；>100:1 | ||
| 運用仕様・特性 | |||
| インターフェース | RS232, Ethernet, ソフトウェアGUI, 外部TTLトリガ | ||
| ウォームアップ時間 | <15分（スタンバイ）／ <30分（コールドスタート） | ||
| 電源要件 | 100–240 V AC → 32 V DC, 15 A（PSU付属） | ||
| 電源周波数 (Hz) | 50–60 | ||
| 消費電力 (W) | <400 | <500 | |
| 寸法（W×D×H） | 571.5 × 190.5 × 95.25 mm | ||
| 質量 | ~22.2 kg | ||
| 環境要件 | |||
| 動作温度*2 |
周囲温度 15 to 30 ℃（59 to 86 °F） 相対湿度 0 to 80 %（最大）、結露無きこと |
||
| 保管条件 |
-10 to 40 ℃；海抜 0 to 12,000 m 相対湿度 0–80 %、結露無きこと |
||
| 冷却方式 | 水冷 | ||
*1 低い繰返し（～<30 kHz）時の性能はパルスエネルギー制限により達成。
*2 周囲温度 ±2 ℃ 条件で測定。
*3 8 時間、±1 ℃ 条件で測定。
*4 UVモデルの出口ビーム径は拡張オプションで最大 ~2.5 mm に対応。
