メーカー：Photonics Industries

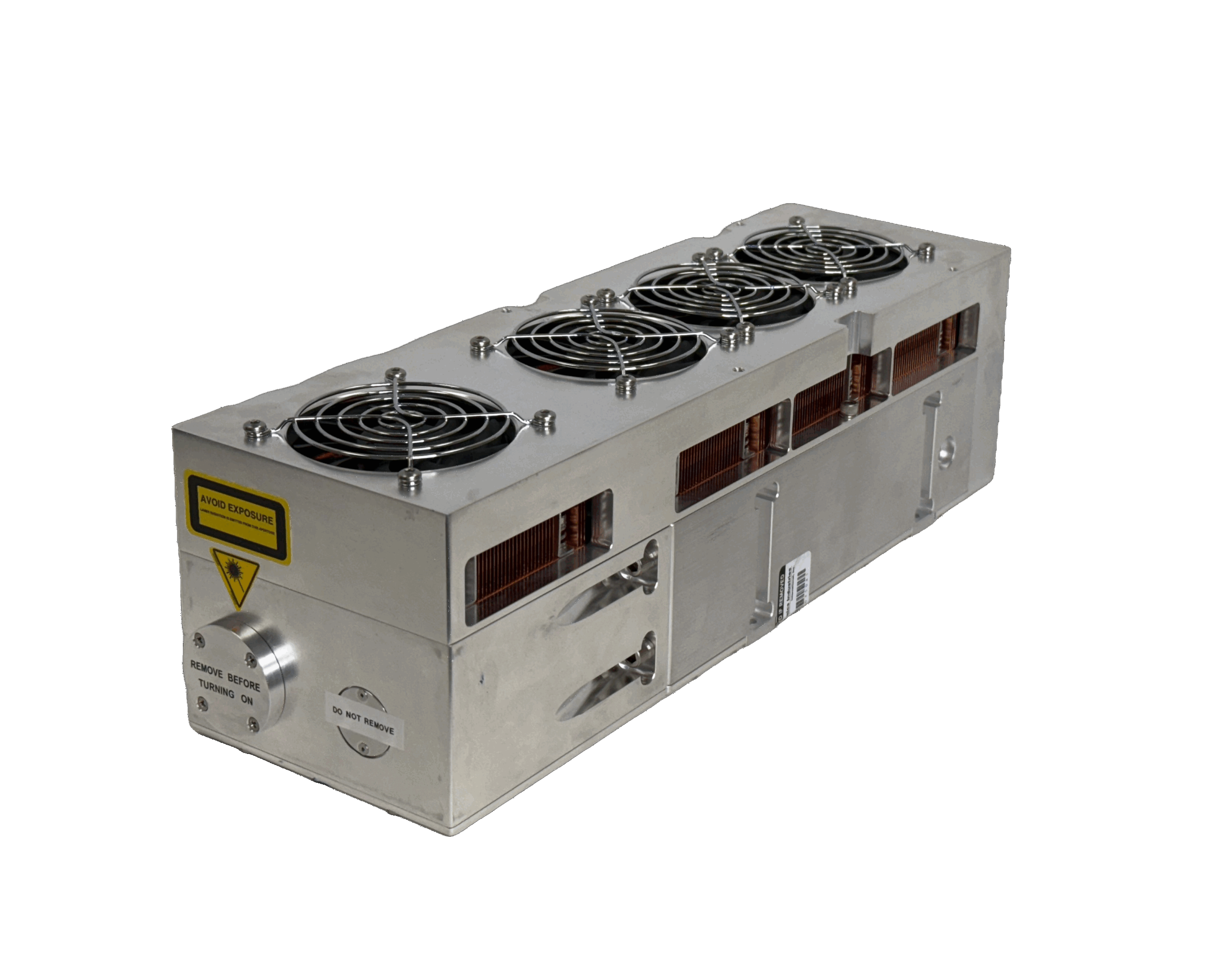

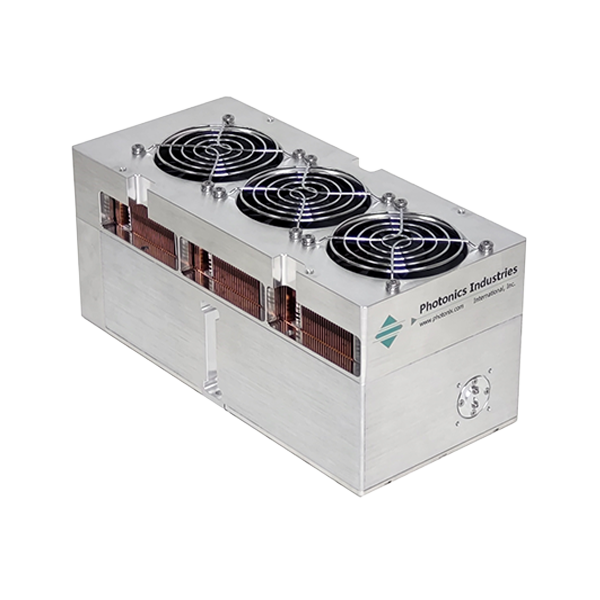

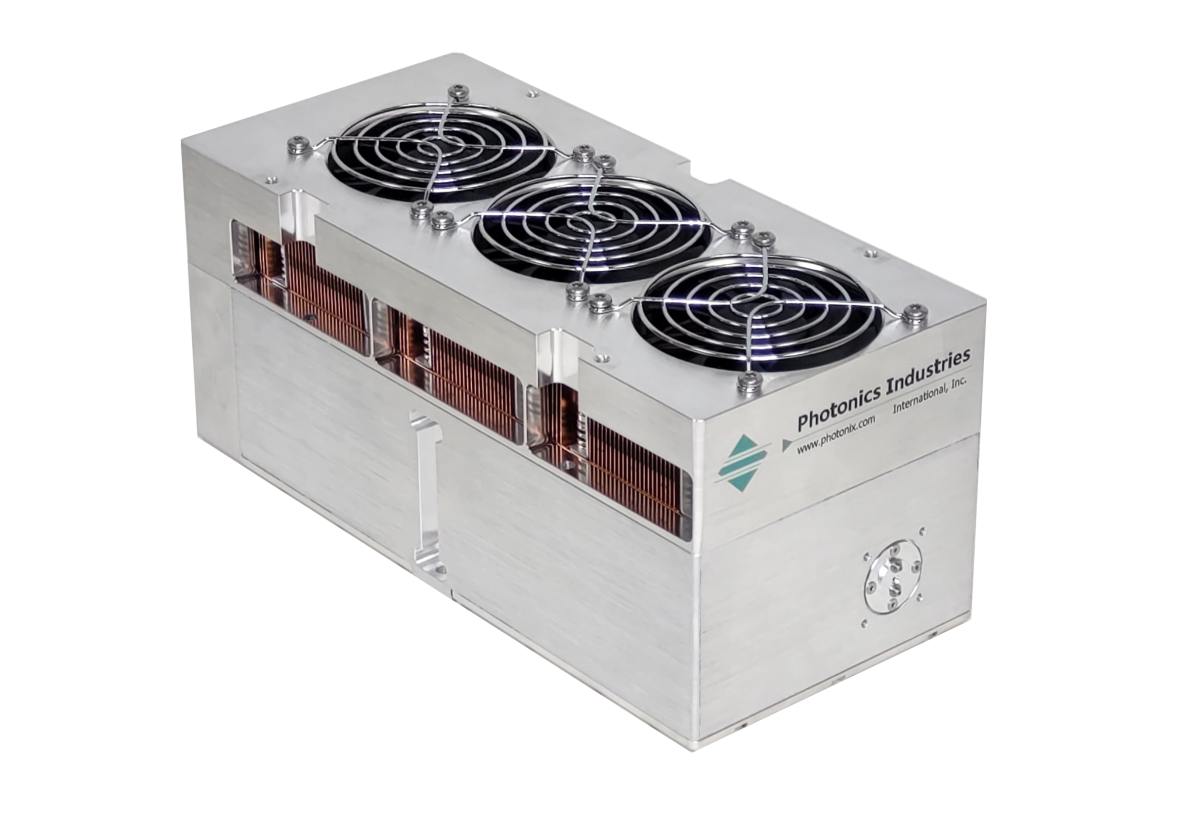

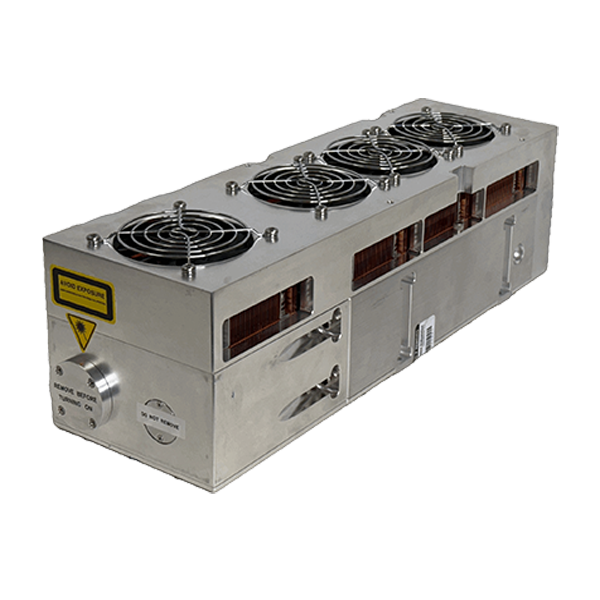

Photonics IndustriesのDX-ACシリーズは、紫外マーキング、特殊材料の微細加工、3D造形など幅広い用途に最適なソリューションを提供します。
DX-ACシリーズは空冷式レーザーとして、ビーム品質、安定性、精密制御において業界をリードする性能を発揮します。その高性能は、独自の内部高調波技術によって実現されており、高い信頼性と低コストオブオーナーシップ（COO）を保証します。さらに、これらの特長を非常にコンパクトなパッケージに集約しています。オールインワン（AIO）設計を採用し、電子機器をレーザーヘッド内に統合しているため、別途コントローラーやユーティリティモジュールが不要で、設置面積を最小限に抑えられます。シンプルな15V電源のみで動作する「プラグ・アンド・プレイ」設計により、容易に統合可能です。
| モデル | DX-532-2 | DX-532-10 | DX-532-15 | DX-532-20 |
|---|---|---|---|---|
| 波長 | 532 nm | |||
| 平均出力 | 2W @ 50 kHz | 10W @ 50 kHz | 15W @ 50 kHz | 20W @ 70 kHz |
| パルスエネルギー | ~40µJ@ 50 kHz | ~200µJ@ 50 kHz | ~300µJ@ 50 kHz | ~400µJ@ 50 kHz |
| パルス幅 | ~10–15 ns@ 50 kHz | |||
| 繰返し周波数*1 | シングルショット～300 kHz | |||
| パルス間安定度 (%RMS)*2 | <2 | |||
| 長期出力安定度 (%RMS)*3 | <2 | |||
| ビーム空間モード / M² | TEM00・M² < 1.1 | |||
| ビーム拡がり角 | ~2.5（公称値, mrad） | ~4（公称値, mrad） | ||
| 出口ビーム径 | ~0.5（公称値, mm） | |||
| ビーム真円度 | ~90% | |||
| ビーム位置安定性 | <20 (µrad) | |||
| 偏光比 | 垂直；>100:1 | |||
| 運用仕様・特性 | ||||
| インターフェース | RS232、Ethernet、ソフトウェアGUI、外部TTLトリガ | |||
| ウォームアップ時間 | <5分（スタンバイ）／ <10分（コールドスタート） | |||
| 電源要件 | 100–240 V AC → 15 V DC, 13.4 A［PSU付属］ | |||
| 電源周波数 (Hz) | 50–60 | |||
| 消費電力 (W) | ~50 | ~130 | ||
| 寸法（W×D×H） | 228.6 × 127 × 85.9 mm | 279.4 × 127 × 127 mm | ||
| 質量 | ~4.5 kg | ~7 kg | ||
| 環境要件 | ||||
| 動作温度*4 | 周囲 15 to 30 ℃（59 to 86 °F） | |||
| 相対湿度 | 0～80 %（最大）、結露無きこと | |||
| 保管条件 | −10～40 ℃；海抜 0～12,000 m／相対湿度 0～80 %、結露無きこと | |||
| 冷却方式 | 空冷／ベースプレート冷却*5 | |||
*1 低繰返し（～<30 kHz）時の性能はパルスエネルギー制限により達成。
*2 周囲温度 ±2 ℃ 条件で測定。
*3 8時間、±1 ℃ 条件で測定。
*4 規定温度範囲外での動作は要問い合わせ。
*5 水冷ヒートシンク・オプションは要問い合わせ。
| モデル | DX-355-1 | DX-355-5 | DX-355-8 | DX-355-10 |
|---|---|---|---|---|
| 波長 | 355 nm | |||
| 平均出力 | 1W @ 50 kHz | 5W @ 50 kHz | 8W @ 50 kHz | 10W @ 50 kHz |
| パルスエネルギー | ~20µJ @ 50 kHz | ~100µJ @ 50 kHz | ~160µJ @ 50 kHz | ~200µJ @ 50 kHz |
| パルス幅 | ~10–15 ns | |||
| 繰返し周波数*1 | シングルショット～200 kHz | |||
| パルス間安定度 (%RMS)*2 | <2 | |||
| 長期出力安定度 (%RMS)*3 | <2 | |||
| ビーム空間モード / M² | TEM00・M² < 1.1 | |||
| ビーム拡がり角 | ~2.5（公称値, mrad） | |||
| 出口ビーム径 | ~0.3（公称値, mm） | ~0.4（公称値, mm） | ||
| ビーム真円度 | ~90% | |||
| ビーム位置安定性 (µrad) | <25 | |||
| 偏光比 | 水平；>100:1 | |||
| 運用仕様・特性 | ||||
| インターフェース | RS232、Ethernet、ソフトウェアGUI、外部TTLトリガ | |||
| ウォームアップ時間 | <5分（スタンバイ）／ <10分（コールドスタート） | |||
| 電源要件 | 100–240 V AC → 15 V DC, 13.4 A［PSU付属］ | |||
| 電源周波数 (Hz) | 50–60 | |||
| 消費電力 (W) | ~50 | ~130 | ||
| 寸法（W×D×H） | 228.6 × 127 × 85.9 mm | 279.4 × 127 × 127 mm | ||
| 質量 | ~4.5 kg | ~7 kg | ||
| 環境要件 | ||||
| 動作温度*4 | 周囲 15 to 30 ℃（59 to 86 °F） | |||
| 相対湿度 | 0～80 %（最大）、結露無きこと | |||
| 保管条件 | −10 to 40 ℃；海抜 0～12,000 m／相対湿度 0～80 %、結露無きこと | |||
| 冷却方式 | 空冷／ベースプレート冷却*5 | |||
*1 低繰返し（～<30 kHz）時の性能はパルスエネルギー制限により達成。
*2 周囲温度 ±2 ℃ 条件で測定。
*3 8時間、±1 ℃ 条件で測定。
*4 規定温度範囲外での動作は要問い合わせ。
*5 水冷ヒートシンク・オプションは要問い合わせ。
